Colección: Cuadros y Componentes Eléctricos

Los cuadros y componentes eléctricos son la parte menos vistosa de una sala de cultivo y, a la vez, la que evita los disgustos serios. Concentrar en un único armario las protecciones de la iluminación, la extracción y el riego permite cortar cada circuito por separado, aislar averías en segundos y trabajar con una instalación ordenada en lugar de con una cadena de ladrones y alargadores.

Qué material eléctrico encontrarás en Grow Industry

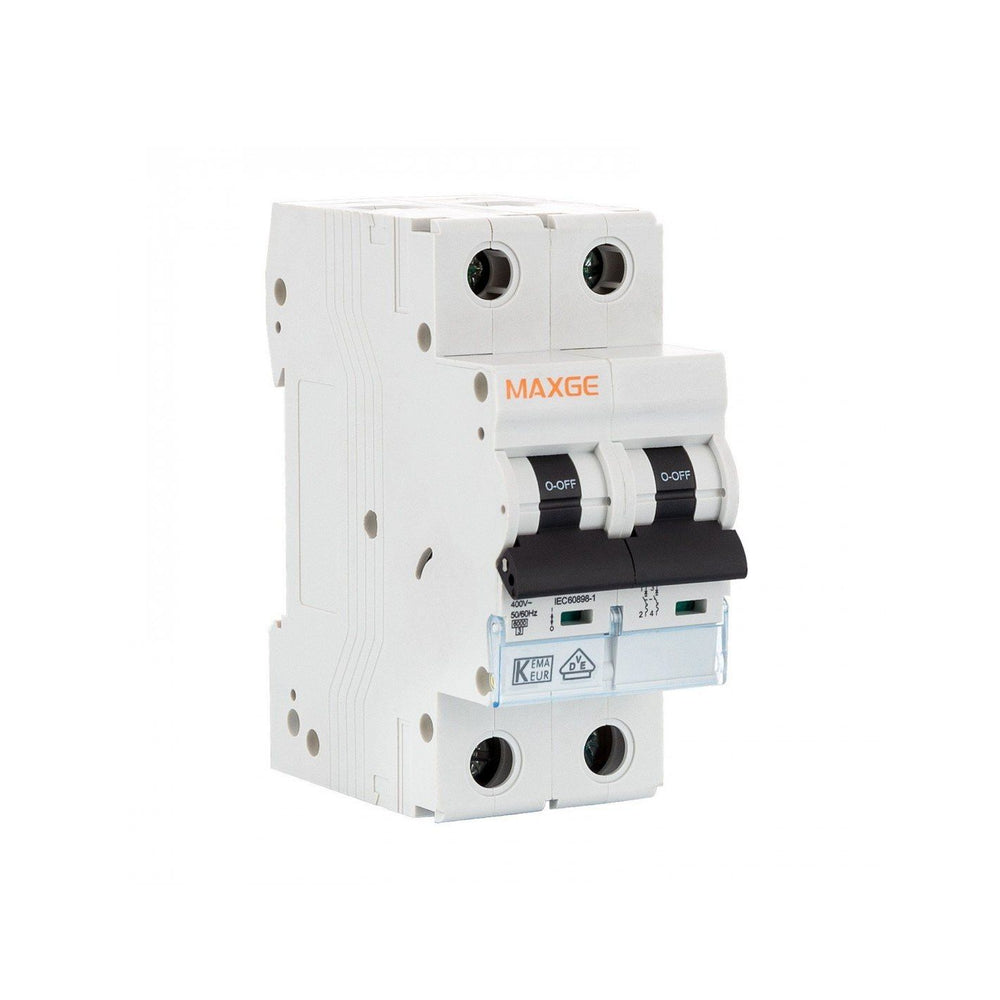

Para el envolvente tienes dos familias claras. El MAXGE Sigma ECO de superficie IP30 es la opción estándar para un cuarto técnico seco, mientras que el cuadro de superficie estanco IP65 de MAXGE y el Solera Cuadro Superficie Estanco están pensados para salas con humedad alta, salpicaduras de riego o condensación. En protecciones trabajamos con material de marca: el Schneider iC60N 1P+N de 6 kA cubre los circuitos monofásicos habituales y el Schneider C120N 4P de 100 A resuelve la cabecera de instalaciones trifásicas grandes. También encontrarás magnetotérmicos compactos y fusibles Crady clase gG para protección de líneas.

Cómo dimensionar la instalación: criterios técnicos

• Suma primero el consumo: anota los vatios de luminarias, extractores, bombas y deshumidificador, divide entre 230 V y deja al menos un 25 % de margen. Un magnetotérmico trabajando al límite salta por calentamiento aunque la carga sea legal.
• Curva C para cargas inductivas: los balastros y los motores generan picos de arranque muy por encima de su consumo nominal. La curva C aguanta esas puntas sin disparar; la curva B es más adecuada para cargas resistivas.
• Diferencial de 30 mA: es la protección que salva personas, no aparatos. En ambientes húmedos conviene separar el circuito de riego en su propio diferencial para que una fuga no deje la sala entera a oscuras.
• Grado IP del envolvente: IP30 vale en un cuarto seco y ventilado; a partir de un 70 % de humedad relativa o si hay depósitos y goteo cerca, ve directamente a IP65.
• Sección del cable: respeta la relación entre protección y conductor. Un circuito de 16 A pide 2,5 mm² de sección, y las tiradas largas exigen subir un escalón para limitar la caída de tensión.

Consejos de montaje y errores frecuentes

El fallo más repetido es meter toda la sala en un solo circuito. Separa iluminación, ventilación y riego: si salta la luz por la noche, la extracción sigue funcionando y no te encuentras una sala a 40 °C por la mañana. Reparte también las luminarias entre fases si tienes trifásica, porque un desequilibrio grande calienta el neutro innecesariamente.

Deja siempre uno o dos módulos libres en el carril DIN: tarde o temprano añadirás un equipo y agradecerás no tener que cambiar el cuadro. Etiqueta cada línea, aprieta bien los bornes (una conexión floja es la causa número uno de calentamientos y olor a plástico quemado) y revisa el apriete pasados unos meses. Comprueba el diferencial con su botón de test cada temporada. Y recuerda que cualquier intervención en la instalación fija debe hacerla un instalador autorizado: el material que vendemos es certificado, pero el montaje tiene que estar a la altura.

Categorías relacionadas

Completa la instalación con el resto del catálogo de electricidad, los accesorios eléctricos y el pequeño material eléctrico necesario para el montaje.
